معرفی و بررسی فنی پروفیل خط سایه کناف کد C4 کارخانه توپراک

در معماری معاصر و سبک‌های مدرن، یکی از جزئیات اجرایی شاخص، ایجاد خطوط سایه پیوسته و زاویه‌دار در مرز تقاطع دیوار و سقف یا لبه‌های معلق صفحات روکش‌دار گچی است. روش‌های سنتی مبتنی بر بتونه‌کاری یا درزگیرها، علاوه بر آسیب‌پذیری بالا در برابر نشست سازه و لرزش‌ها، توانایی ارائه لبه‌های کاملاً تیز و بدون اعوجاج را ندارند. پروفیل خط سایه کناف کد C4 به طور ویژه با هندسه تیز و گوشه‌دار طراحی شده است تا خط سایه‌ای با عمق بصری مشخص و شکست نوری استاندارد در صفحات گچی و سقف‌های کاذب پدید آورد.

پروفیل خط سایه کناف کد C4 چیست و چه کاربردی دارد؟

پروفیل خط سایه کناف کد C4 یک مقطع تخصصی از آلیاژ آلومینیوم مهندسی است که برای ایجاد خطوط سایه عمیق (شدو لاین / شدو گپ) و تفکیک بصری قطعی میان سقف کاذب با دیوارهای پیرامونی یا شکست‌های دکوراتیو سقف به کار می‌رود.

بر خلاف برخی مقاطع منحنی، این مقطع دارای طراحی کاملاً تیز، تخت و گوشه‌دار است. این هندسه خاص سبب می‌شود شکست سایه در زاویه‌ها کاملاً خطی، تمیز و یکدست شکل بگیرد و حسی از معلق بودن سقف در فضا القا شود، بدون آنکه موج‌های احتمالی گچ‌برگ یا خطاهای زیرسازی در مرز دیوار نمایان گردد.

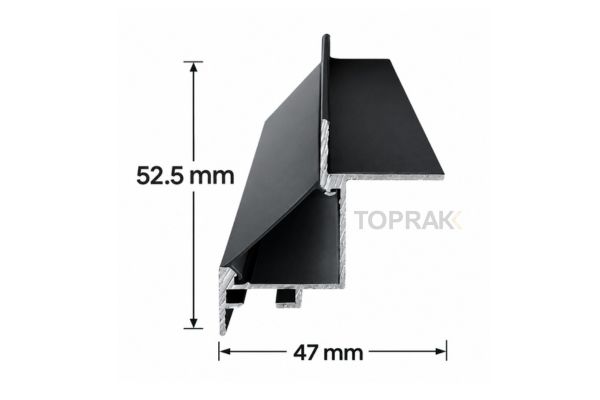

هندسه، ابعاد و مشخصات فیزیکی کد C4

طراحی مقطع پروفیل خط سایه کناف کد C4 طبق نقشه‌های فنی و استانداردهای ساخت‌وساز خشک دارای ابعاد مهندسی زیر است:

• ارتفاع کلی مقطع: ۵۲.۵ میلی‌متر
• عرض کلی مقطع: ۴۷ میلی‌متر
• فرم هندسی لبه‌ها: کاملاً تیز، تخت و زاویه‌دار (فاقد انحنا)
• طول استاندارد هر شاخه: ۳۰۰۰ میلی‌متر (۳ متر)
• جنس پایه: آلیاژ آلومینیوم استاندارد ساختمانی ۶۰۶۳
• پوشش محافظتی و دکوراتیو: رنگ پودری کوره‌ای الکترواستاتیک (مشکی مات) با ضخامت ۶۰ الی ۸۰ میکرون

مزایای فنی و مهندسی پروفیل خط سایه کناف کد C4

استفاده از پروفیل خط سایه کناف کد C4 مزایای ساختاری و اجرایی متعددی نسبت به متدهای دستی دارد:

۱. لبه‌های کاملاً گونیا و زاویه‌دار: ساختار صلب آلومینیوم، خطوط مرزی را کاملاً مستقیم نگه می‌دارد و بر خلاف بتونه‌کاری‌های سنتی، با گذشت زمان دچار لب‌پریدگی نمی‌شود.

۲. جذب ارتعاشات و نشست‌های سازه‌ای: تفکیک فیزیکی سقف از دیوار مانع از انتقال تنش‌های افقی و عمودی دیوار به پانل‌های گچی شده و ایجاد ترک‌های طولی در گوشه‌ها را مهار می‌کند.

۳. پایداری رنگ و دوام پوشش: رنگ الکترواستاتیک کوره‌ای در برابر اکسیداسیون، سایش و رطوبت محیطی مقاوم است و پوسته‌پوسته نمی‌شود.

۴. تسهیل در اجرای رنگ‌آمیزی نهایی: به دلیل وجود رنگ مشکی مات داخل عمق پروفیل، نیازی به رنگ‌آمیزی کنج‌های غیرقابل دسترس نبوده و مرز رنگ سقف و دیوار تفکیک‌شده باقی می‌ماند.

انطباق‌پذیری با سیستم‌های ساخت‌وساز خشک

ابعاد ۴۷ در ۵۲.۵ میلی‌متری پروفیل خط سایه کناف کد C4 به گونه‌ای طراحی شده که با متداول‌ترین متریال‌ها و زیرسازی‌ها هماهنگی کامل دارد:

• انواع صفحات روکش‌دار گچی (ساده، مقاوم در برابر رطوبت، مقاوم در برابر حریق) با ضخامت‌های ۹.۵، ۱۲.۵ و ۱۵ میلی‌متر.
• صفحات مسلح سیمانی (سیمان‌برد) در فضاهای مرطوب و مشاعات.
• سازه‌های استاندارد فولادی گالوانیزه سقف کاذب.

کاربرد در پروژه‌های معماری و فضاهای داخلی

• سقف‌های شناور در فضاهای مسکونی: ایجاد خط مرزی پیوسته در پیرامون سالن‌های پذیرایی و نشیمن با جلوه شناور و معلق.
• فضاهای اداری و نمایشگاهی: تعریف لبه‌های تیز در سقف‌های مدولار و ایجاد حس انضباط هندسی در سقف سالن‌های همایش و لابی‌ها.
• پروژه‌های درمانی و عمومی: جلوگیری از آسیب‌دیدگی گوشه‌های سقف ناشی از لرزش مداوم سازه یا تأسیسات.

دستورالعمل و مراحل اجرای پروفیل خط سایه کناف کد C4

برای دستیابی به یک خط سایه بی‌نقص، رعایت مراحل زیر در کارگاه توصیه می‌شود:

۱. ترازیابی دقیق: تراز محیطی سقف را با استفاده از تراز لیزری ۳۶۰ درجه به طور یکنواخت بر روی دیوارهای پیرامونی علامت‌گذاری نمایید.

۲. برش‌کاری شاخه‌ها: برش مقاطع ۳ متری باید به وسیله اره فارسی‌بر مجهز به تیغه مخصوص آلومینیوم انجام گیرد. برای کنج‌های داخلی و خارجی، برش با زاویه دقیق ۴۵ درجه توصیه می‌شود.

۳. تثبیت مکانیکی: پروفیل از طریق بال اتصال به وسیله پیچ‌های سرمته مخصوص در فواصل ۲۵ الی ۳۰ سانتی‌متری روی خط تراز محکم می‌شود.

۴. جای‌گذاری پانل‌ها: لبه پانل گچی با لبه تکیه‌گاه نشیمن پروفیل هم‌راستا شده و سپس به سازه‌های اصلی زیرسازی متصل می‌گردد.

۵. نازک‌کاری و بتونه‌کاری: لبه بیرونی پروفیل با بتونه درزگیر و نوار تسطیح شده و با سمباده‌کاری آماده آستر و رنگ نهایی می‌گردد، در حالی که شیار سایه دست‌نخورده باقی می‌ماند.

پرسش‌های متداول درباره پروفیل خط سایه کناف C4

• تفاوت ساختاری کد C4 با سایر کدهای خط سایه در چیست؟

پروفیل C4 دارای ابعاد ۴۷ در ۵۲.۵ میلی‌متر و طراحی کاملاً تیز و بدون انحنا است که خط سایه عمیق‌تر و سایه‌اندازی مشخص‌تری ایجاد می‌کند.

• آیا لبه‌های تیز پروفیل پس از بتونه‌کاری دچار ترک‌خوردگی می‌شوند؟

خیر؛ بال اتصال به گونه‌ای طراحی شده که بتونه به خوبی به سطح آلومینیوم چسبیده و پس از تسطیح، اتصالی یکپارچه ایجاد می‌شود.

• نحوه اتصال دو شاخه در طول‌های بیش از ۳ متر چگونه است؟

دو شاخه باید به صورت کاملاً لب‌به‌لب و با رعایت تراز دقیق روی یک سازه پشتیبان قرار گیرند تا درز اتصال پس از پایان کار غیرقابل رویت باشد.

جمع‌بندی مهندسی

پروفیل خط سایه کناف کد C4 یک قطعه استاندارد و مقاوم با هندسه صلب گوشه‌دار است که چالش‌های اجرایی مربوط به اتصال سقف کاذب به دیوار و ایجاد خطوط سایه را برطرف می‌سازد. استفاده از این محصول تضمین‌کننده دوام اتصالات، جلوگیری از ترک‌های سازه‌ای و دستیابی به لبه‌های کاملاً مستقیم در معماری معاصر است.

مشاوره فنی و ثبت سفارش در کارخانه توپراک

جهت کسب اطلاعات بیشتر درباره مشخصات دقیق ابعادی، برآورد متراژ مورد نیاز برای پروژه‌های در حال ساخت و ثبت سفارش چفت کناف کنج کد C1، می‌توانید با واحد فروش و پشتیبانی فنی کارخانه توپراک در ارتباط باشید.

همکاران ما در بخش پشتیبانی فنی توپراک آماده ارائه راهنمایی در زمینه جزئیات اجرایی و ارسال مشخصات تکمیلی به پروژه‌های ساختمانی شما هستند.
